На страницах сайта есть схема «Две команды дистанционного управления» на  PIC12F629.

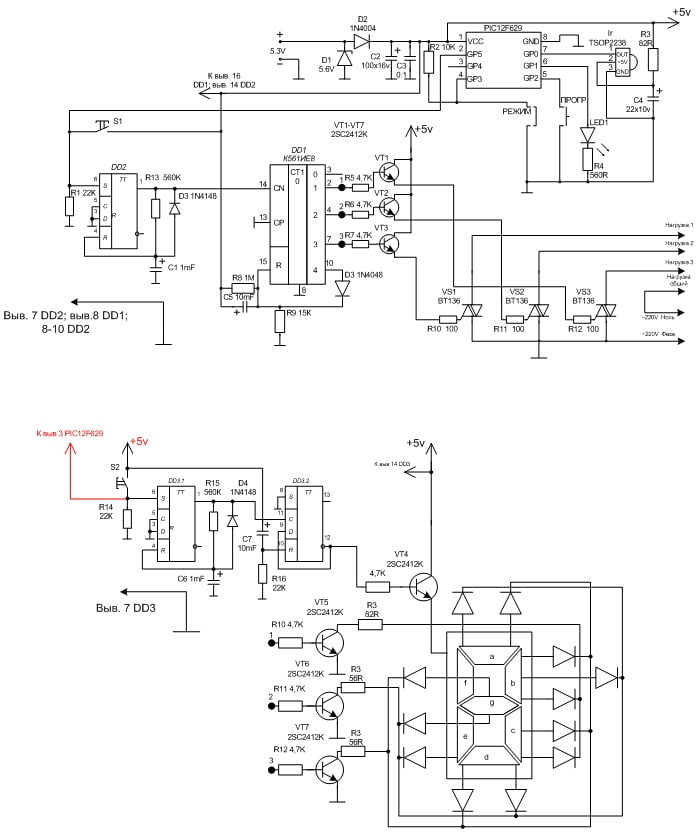

Предлагаю доработку данной схемы для дистанционного управления вентилятором.

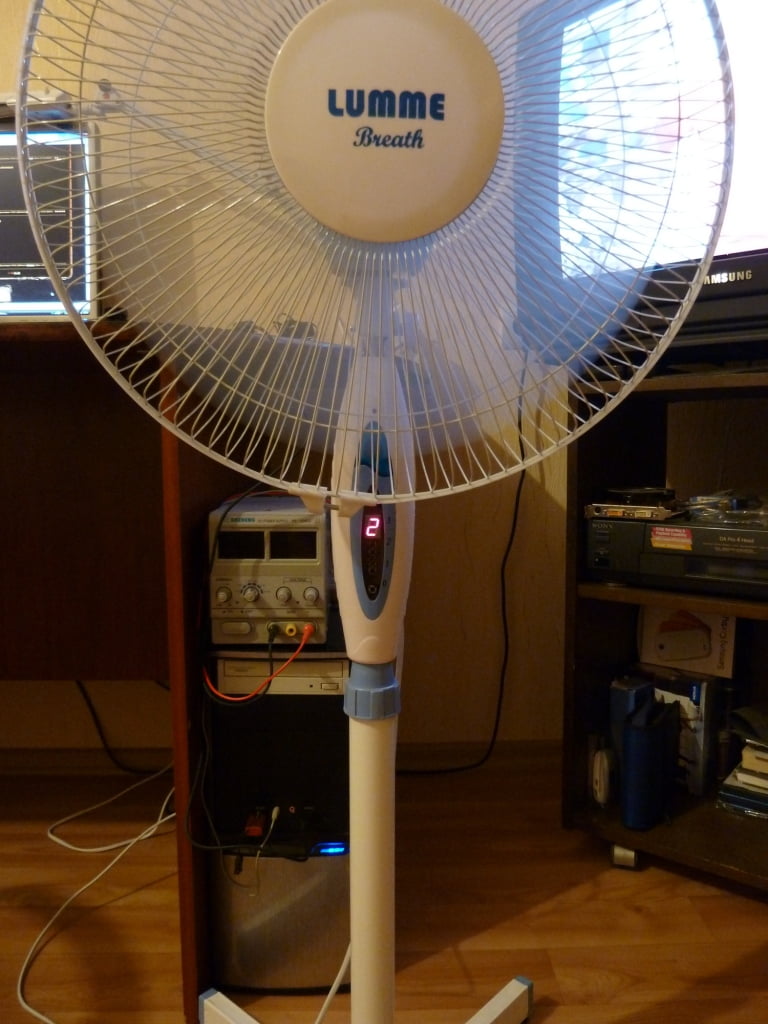

Одной кнопкой SA1 последовательно переключаются режимы работы вентилятора 1-2-3-OFF.

Режим работы отражает цифровой индикатор.

Второй кнопкой SA2 можно отключать индикацию в ночное время.

Для питания я использовал плату оригинальной зарядки для сотового (не большие габариты и низкое потребление)

Перемычка «режим» осталась от оригинальной схемы, в данном устройстве она не нужна.

Индикатор любой семисегментный с общим анодом.

Скачать [1,45 Kb] (cкачиваний: 499)




goda # 1


Схема простая и интересная,жаль только вентиляторов уже давно не имею без кондиционера уже жить не могу
но можно и для других целей применить.



Dimm # 2


Да у меня самого в квартире две сплитсистемы.
Я южный человек, холодно мне под ними. wink
Иногда и вентилятором пользуемся.



Dimm # 3


В схеме мной допущена ошибка.
Точку соединения конденсатора С7 и кнопки SA2 надо посадить на + питания.
А третью ногу PIC12F629 соединить с 6-й ногой DD2.
Извините, поторопился.



Dimm # 4


Опять тороплюсь, третью ногу PIC12F629 на 6-ю ногу DD3.



Dimm # 5


DD2 и DD3 - К561ТМ2



oliver # 6


кто то может помочь прошивкой к этому агрегату http://akulka.at.ua/publ/microcontrollers_devices/1-1-0-3



anvinn # 7


Здравствуйте, а рисунком печатной платы никто не поделится? winked Заранее большое спасибо!
