• Измерение температуры от -55°С до +125°С (шаг 0,1°С)
• Установка температуры от -55°С до +124°С (шаг 0,1°С !!!).
• Гистерезис от 0,1°С до 25°С

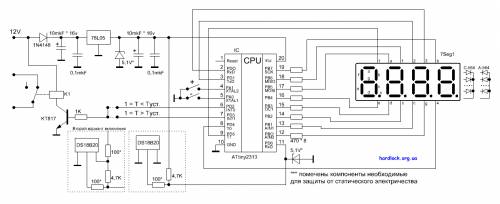

            СХЕМА :

На схеме показан второй вариант включения термодатчика, если он не захотел
работать по однопроводной шине (что встречается очень редко). Обратите
внимание, что подтягивающий резистор на 11 выводе должен быть именно 4,7кОм.
Уменьшение или увеличение может привести к нестабильной работе датчика в случае
включения по однопроводной схеме.

Индикатор можно применять как с общим анодом, так и с общим катодом - просто
разные прошивки.

"*" обозначены компоненты необходимые для защиты от статического
электричества, но их можно не устанавливать.

Управление:

Кнопками "+" и "-" устанавливают температуру включения нагрузки (на экране в
первом сегменте отобразится символ подчёркивания "_").
При одновременном нажатии обеих кнопок устройство переходит в режим изменения
гистерезиса (на экране в первом сегменте отобразится символ "d").
Длительное удержание одной из кнопок приводит к ускоренному перебору значений.
При отсутствии нажатий на кнопки в течении 5 секунд прибор переходит в режим
отображения измеренной температуры, при этом происходит запоминание изменённых
параметров в энергонезависимую память.

Индикация:

В первом сегменте отображается точка, если Т < Т уст., т.е. нагрузка
включена. Точка отображается во всех режимах, даже при изменении установленной
температуры или гистерезиса (если сохраняется условие Т < Т уст.). В этом
 же сегменте будет отображаться знак минуса "-" при отрицательной температуре.

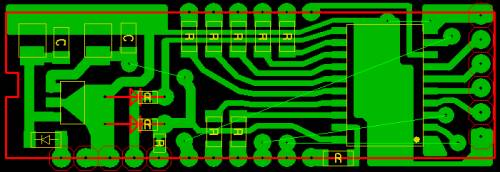

Скачать печатку в lay

Печатка с изменениями: добавлено кнопки а также полевик и реле и изменён стабилизатор под другой корпус!

Скачать печатку с изменениями в lay

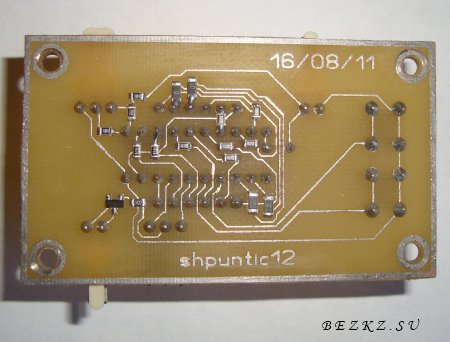

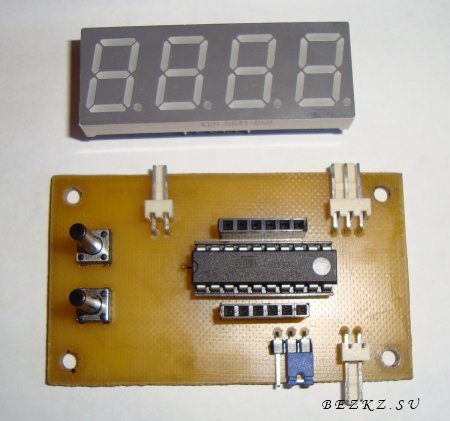

Скачать [9,1 Kb] (cкачиваний: 1115)  печатку от  shpuntic :

Обратите внимание на перемычки под резисторами в районе стабилитронов - они для
того, чтобы можно было не устанавливать резисторы, которые отвечают за защиту от
статического электричества (на схеме помечены звёздочкой).

Пример 1 (нагрев):

• Установим температуру = 25,5°С, гистерезис (dT) = 1,2°С.
• Текущая температура 20 градусов. (PD2 = 1, PD3 = 0, горит "точка").
• Такое состояние будет сохранятся пока температура не достигнет Т уст. +
   dТ = 26,7°С.
• Когда температура достигнет 26,7°С состояние выводов поменяется (PD2 =
  0, PD3 = 1, не горит "точка")
• Такое состояние будет сохранятся пока температура не опустится до Т уст.
   = 25,5°С.
• Когда температура опустится до 25,5°С состояние выводов поменяется (PD2
  = 1, PD3 = 0, горит "точка")
• И так далее....

Пример 2 (охлаждение):

• Установим температуру = -5,2°С, гистерезис (dT) = 1,5°С.
• Текущая температура 20 градусов. (PD2 = 0, PD3 = 1, не горит "точка").
• Такое состояние будет сохранятся пока температура не упадёт до Т уст. =
   -5,2°С.
• Когда температура упадёт до -5,2°С состояние выводов поменяется (PD2 =
  1, PD3 = 0, горит "точка")
• Такое состояние будет сохранятся пока температура не поднимется до Т
   уст. + dТ = 6,7°С.
• Когда температура поднимется до 6,7°С состояние выводов поменяется (PD2
  = 0, PD3 = 1, не горит "точка")
• И так далее....

Таким образом термостат можно применять для использования как в
нагревательных целях (тепловентилятор, обогревательный котёл, инкубатор и т.д.),
 так и для охлаждения (холодильник, морозильник, и т.д.).  А вот и фьюзы.

ВНИМАНИЕ в фьюзах ошибка исправлена, на фото выше все правильно!

Скачать прошивки для нагрева с общим катодом и анодом

Скачать прошивки для охлаждения (к примеру на холодильник)

Скачать исходники
