Начал я с поиска не большого корпуса, на моё счастье завалялся у меня старый корпус от комутатора, начинку я вытащил. Он как
раз был в алюминевый, идеально подходил как корпус и радиатор для УНЧ , После удаления родной начинки, в корпусе проделал отверстия для гнёзд входа и выхода сигнала.

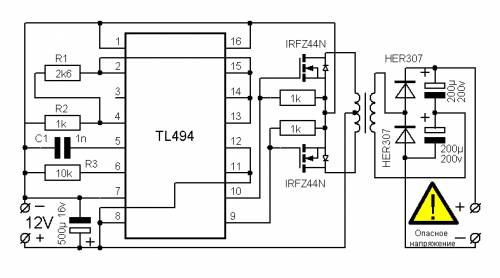

Схема преобразователя давольно простая она работает на микросхеме TL494 я нашёл её в интернете, она преобразовывала из 12в в 220в ,
я изменил вторичную обмотку так чтобы она выдавала 38 вольт для двухполярного питания !

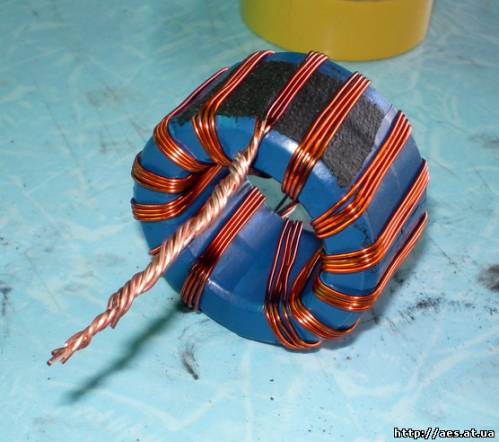

Сам трансформатор я наматывал на 2 ферритовых кольца размером К45Х28Х16 , их я скрепил плотно друг с другом изолентой на марлявой основе. Первичная обмотка
намотана "косой" из 8-ми проводов диаметром 1,2 мм (6,5 витков), вторичная на питание усилителя намотана "косой" из 4-х проводов
диаметром 1 мм, (количество витков перед этим нужно подобрать, в моем случае 2 по 8 витков).
После намотки каждая "коса" разделяется на две части и начало одной половины обмотки соединяется
с концом другой (будьте внимательней, обмотки при подключении должны быть намотаны в одну и
туже сторону, а не как ни на оборот, а то не заработает) вот фото транса!

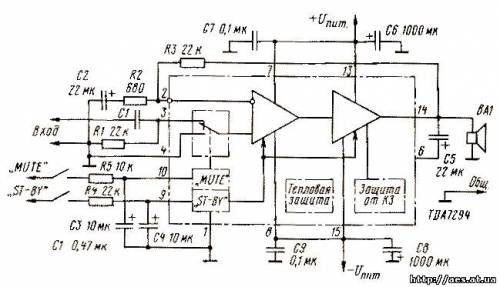

Сам УНЧ я собрал на известной микрухе TDA7294 , очень хорошая ! Она способна выдать до 100вт НА 4Ом нагрузки при напряжении в 35 вольт!

Печатку для TDA7294 я не стал делать , поскольку в корпусе было очень мало места.

транзисторы для преобразователя я заменил на IRF3205 они давольно мощные на 200ват каждый как раз подходили для двух УНЧ в мостовом режиме
! к корпусу их крепил через термоленту , чтобы небыло замыкания . ВОТ ФОТО СОБРАННОГО УНЧ !

КОНДЕНСАТОРЫ НА ФИЛЬТР МИКРУХИ СТАВИЛ ПО 1000мкф х 50вольт , другие не помещались связи с размерами ! диодный мост ставил готовый на 8 ампер!

всего ушло на этот унч денег 350 рублей , давольно не дорого для 200 ват мощи ! УНЧ играет давольно хорошо ! на максимальной мощности потребляет около 10-15 ампер !

есть вопрос по сборке или чёто нехочет работать после сборки то вам сюда



natural777@meta.ua

Дата: 9-06-2010, 09:09, Просмотров: 29797, Автор: ЕВГЕНИЧ
Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Мы рекомендуем Вам зарегистрироваться либо войти под своим именем.


zaa-1978 # 1
9 июня 2010 17:24

молодец!!! отлично получилося!!! biggrin
  •    •



ЕВГЕНИЧ # 2
9 июня 2010 18:05

СПАСИБО !!! biggrin
  •    •



zaa-1978 # 3
9 июня 2010 18:42

да и от себя добавлю при сборке удилите больше внимание к питанию тда7294 потому как если будет обрыв земли или плюса или минуса от неё то она сгорит в две секунды!!!!!!! cool
чтоб потом необижались на афтора что непредупредил!!!!!! ПОЕТОМУ ПРЕДУПРЕЖДАЮ!!!
  •    •



ЕВГЕНИЧ # 4
9 июня 2010 19:11

ДА , ВОТ ЭТО ВЫ ОЧЕНЬ ПРАВЕЛЬНО СКАЗАЛИ ,,, В ПЛАНЕ ЗАМЫКАНИЯ ЭТА МИКРУХА ОЧЕНЬ ХРУПКА ,,, ГОРИТ ТОЛЬКО ТАК .... smile
  •    •



ЕВГЕНИЧ # 5
12 июня 2010 20:23

ооооо , МОЮ СТАТЬЮ ВЫЛОЖИЛИ !!!!! dry
  •    •



zaa-1978 # 6
12 июня 2010 22:14

да хотел сказать полевики лудше заменить на
IRLR2905!! лудше работают и меньше греютса!!!
и никаких изменений вносить ненада!!!
  •    •



Bagir # 7
26 декабря 2010 02:47

а с трансом преобразователя поподробней можно? surprised
  •    •



zaa-1978 # 8
26 декабря 2010 13:21

в статье всё написано!
  •    •



Bagir # 9
30 декабря 2010 01:15

просто я такие трансы ни разу не делал. я так понял, что на фотке это только превичка? вторичная обмотка наматывается в промежутки первичной или поверх нее?
  •    •



zaa-1978 # 10
30 декабря 2010 12:31

да! biggrin
  •    •



Bagir # 11
30 декабря 2010 21:58

блин, чуствую себя блондинкой..=) так в промежутки мотать чтоли?
  •    •



zaa-1978 # 12
30 декабря 2010 21:59

равномерно по всёй окружности!
  •    •



Bagir # 13
31 декабря 2010 05:09

кажется понял...спасибо большое. отпишусь как сделаю. с наступающим!!!!! biggrin
  •    •



Bagir # 14
2 января 2011 15:01

скажите, а между первичной и вторичной обмоткой нужно изолентой обматывать?
  •    •



zaa-1978 # 15
2 января 2011 15:04

обизательно! вобще нужно обмативать стеклотканью или изоляционним материалом для трансформатора но впрынципе несколько слоёв изоленты пойдёт!
  •    •



Bagir # 16
2 января 2011 15:12

я склеил 2 кольца, сначала намотал изоленту, после первичку, которая идет на выход, после опять изоленту, а после вторичку которая от схемы идет...так? и еще, у нас такие кольца я не нашел, и пришлось купить 45Х28Х12...это ничего страшного?
  •    •



zaa-1978 # 17
2 января 2011 15:33

  •    •



Kotmur # 18
6 декабря 2011 01:03

А возможно подключение 2х таких преобразователей последовательно? то есть делаем 2 таких преобразователя на 220в, вместо умножителя ставим диодный мост, напряжение на выходе получается 200в, собираем 2ую аналогичную схему, и подцепляем эти схемы в мостовом режиме, получится 400в или работать не будет? winked
  •    •



Kotmur # 19
24 февраля 2012 08:48

подскажите как напряжение в 70в сделать вместо 38? сколько витков первички и вторички намотать именно на этот трансформатор?
  •    •



Skat_man # 20
3 апреля 2012 10:30

АФтар Красавчик !!!, smile ,чистый бюджет и не какой роскаши..... wink wink wink
  •    •



Vovan69382 # 21
2 декабря 2012 18:32

подскажите как намотать транс и что значит Косой?
  •    •



октава # 22
28 декабря 2012 22:21

А не обьяснит ли уважаемый автор, каким образом появляется в преобразователе средняя точка для двуполярного питания УНЧ?
  •    •
